●機器名
|
パワーアナライザ
|
 |
|
 |
この機器は競輪（公益財団法人JKA）の補助を受けて整備したものです。 |
| ●概 要 | 電気機器の消費電力を測定し、電力解析を行う装置です。 |
| ●型 式 |

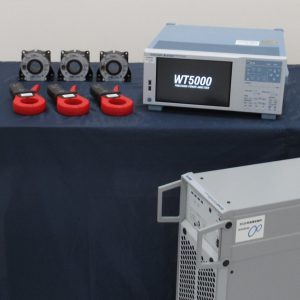

パワーアナライザ（横河計測）／WT5000-HJ-D/M1/MTR1/DA20/G7
電流クランプオンプローブ 751552（横河計測） AC/DC 電流センサ CT1000A（横河計測）
リファレンスインピーダンスネットワーク DP4162（エヌエフ回路設計ブロック） |
| ●仕 様 |
・測定項目（パワーアナライザ）：ピークホールド、MAX ホールド、平均有効電力、RMS/MEAN/AC/DC 同時測定、周波数、相間の位相角（基本波）、高調波・入力エレメント数：計 7 個（4 個（30A）、3 個（5A））
・電圧レンジ：1.5V～1000V（1500Vdc） ・電流レンジ：500mA～30A（30A エレメント使用）、5mA～5A（5A エレメント使用） ・外部電流センサ：751552 0.001Arms～1000Arms、30Hz～5kHz、1000:1 CT1000A 0～1000Arms（AC 1500Apk）、DC～300kHz、1500:1 ・モータ評価機能（4 チャネル） ・IEC 高調波、IEC 電圧変動/フリッカ測定に対応（電流容量 20A、単相 2 線） |
| ●活用事例 | ・ 電気機器の開発と評価（家電・OA機器、太陽光発電変換効率、等） ・ モータの電力・効率の測定、回転速度やトルク等の同時測定 ・ 磁性材料の特性評価 ・ IEC高調波測定（IEC61000-3-2:2014） ・ IEC電圧変動/フリッカ測定（IEC61000-3-3:2013） |
| ●担 当 | 電磁力担当 |
