J209：高周波磁気特性測定システム

●機器名

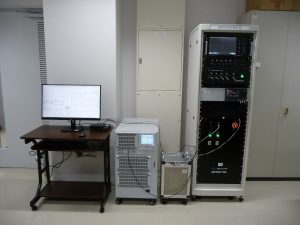

高周波磁気特性測定システム
この機器は競輪（公益財団法人JKA）の補助を受けて整備したものです。
●概　要 磁性材料の高周波数帯での磁気特性を測定する装置です。
●型　式
Bcon-HF（ブライテック社）
●仕　様

・測定周波数： 50Hz～20kHz（1Hzステップ）
・励磁電源： BP4630（±30A、±60V）
（周波数により、最大出力電圧が制限されます）
・測定法： 励磁電流法、Hコイル法
・試料形状：リング試料、短冊試料（エプスタイン試験、小型単板磁気試験）
・磁束密度正弦波制御
●活用事例 磁性材料の磁気特性評価（電磁鋼板、アモルファス、パーマロイ、パーメンジュール）
EV、変圧器などの電気機器の磁界解析用磁気特性データベース
●担　当 電磁力担当
